天津海灣GST-LD-8304消防電話接口

簡要描述：

GST-LD-8304消防電話接口（以下簡稱接口），主要用于將消防電話分機連入總線制消防電話系統?？芍苯优c總線制電話分機連接，也可通過GST-LD-8312消防電話插孔與電話分機連接。當消防電話分機的話筒被提起，該部電話即被消防電話接口自動向消防電話系統請求接入，系統接受請求后，由火災報警控制器向該接口發出啟動命令，連入總線制消防電話系統；也可利用火災報警控制器直接啟動接口，實現對固定分機的呼叫。接口可安裝在水泵房，電梯機房等門口。

更新時間：2023-01-29 14:31:33
訪問量：31687

產品咨詢聯系我們

天津產品展示

/ Products Classification 點擊展開+

天津火災自動報警系統

天津氣體滅火系統

天津電氣火災監控系統

天津消防電源監控系統

天津防火門監控系統

天津應急照明疏散系統

天津極早期空氣采樣系統

天津消防余壓監控系統

天津可燃?xì)怏w監控系統

天津智慧消防物聯網系統

天津聯網及通訊接口

天津海灣消防技術視頻

圖探系統

詳細介紹

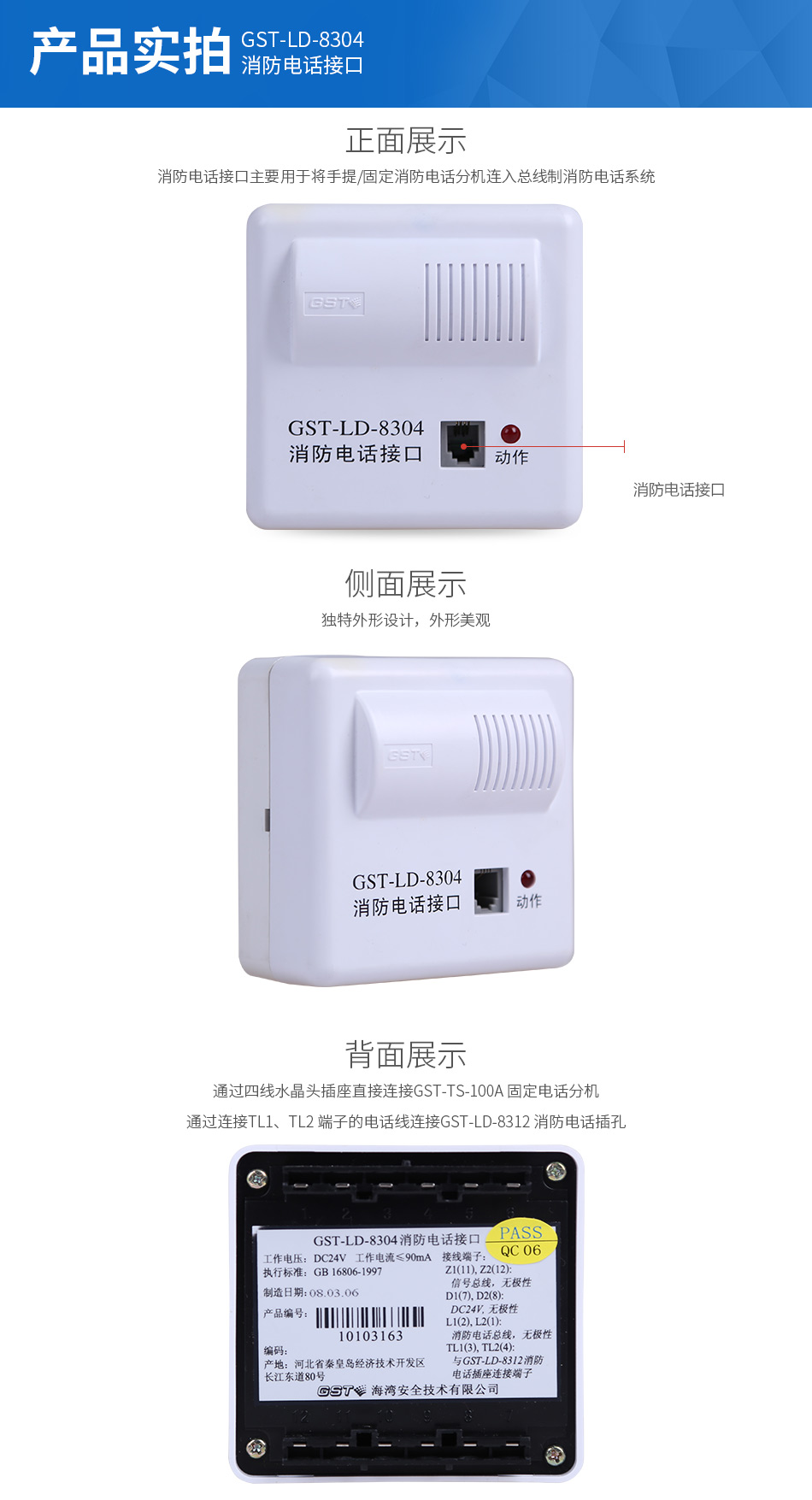

GST-LD-8304消防電話接口實拍

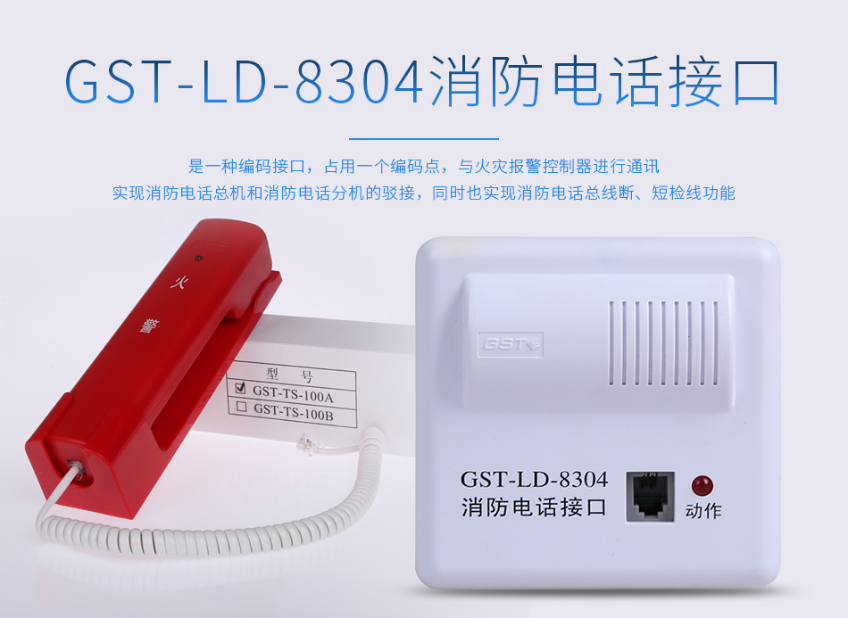

一、GST-LD-8304消防電話接口概述

　　GST-LD-8304消防電話接口（以下簡稱接口），主要用于將消防電話分機連入總線制消防電話系統?？芍苯优c總線制電話分機連接，也可通過GST-LD-8312消防電話插孔與電話分機連接。當消防電話分機的話筒被提起，該部電話即被消防電話接口自動向消防電話系統請求接入，系統接受請求后，由天津火災報警控制器向該接口發出啟動命令，連入總線制消防電話系統；也可利用天津火災報警控制器直接啟動接口，實現對固定分機的呼叫。接口可安裝在水泵房，電梯機房等門口。

二、GST-LD-8304消防電話接口特點

　　接口與電話主機間線路發生短路、斷路或接口與電話插孔間線路斷路，接口向控制器發送故障信號；

　　地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；

　　電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

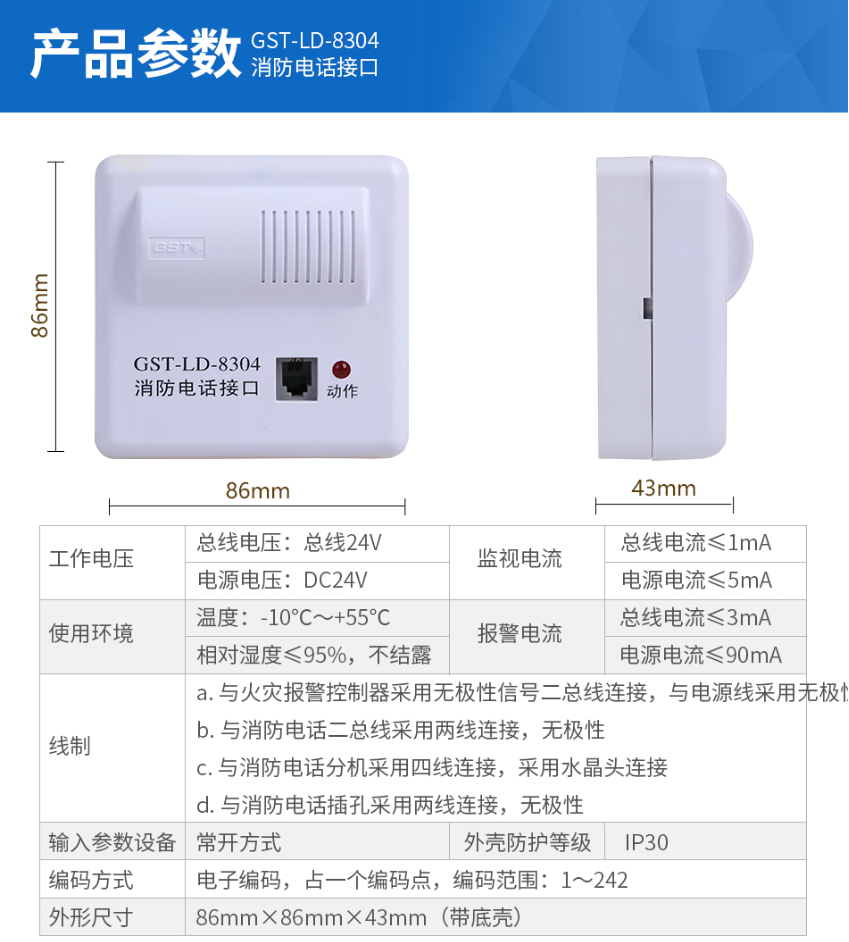

三、GST-LD-8304消防電話接口技術特性

　　1.工作電壓：　　總線電壓：總線24V允許范圍：16V～28V

　　2.電源電壓：DC24V允許范圍：DC20V～DC28V

　　3.工作電流：　　總線監視電流≤1mA總線啟動電流≤3mA　　電源監視電流≤2mA電源啟動電流≤10mA

　　4.輸出控制方式：電平（繼電器常開/常閉無源觸點輸出）

　　5.指示燈：紅色（巡檢時閃亮，話筒被提起時常亮）

　　6.編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定

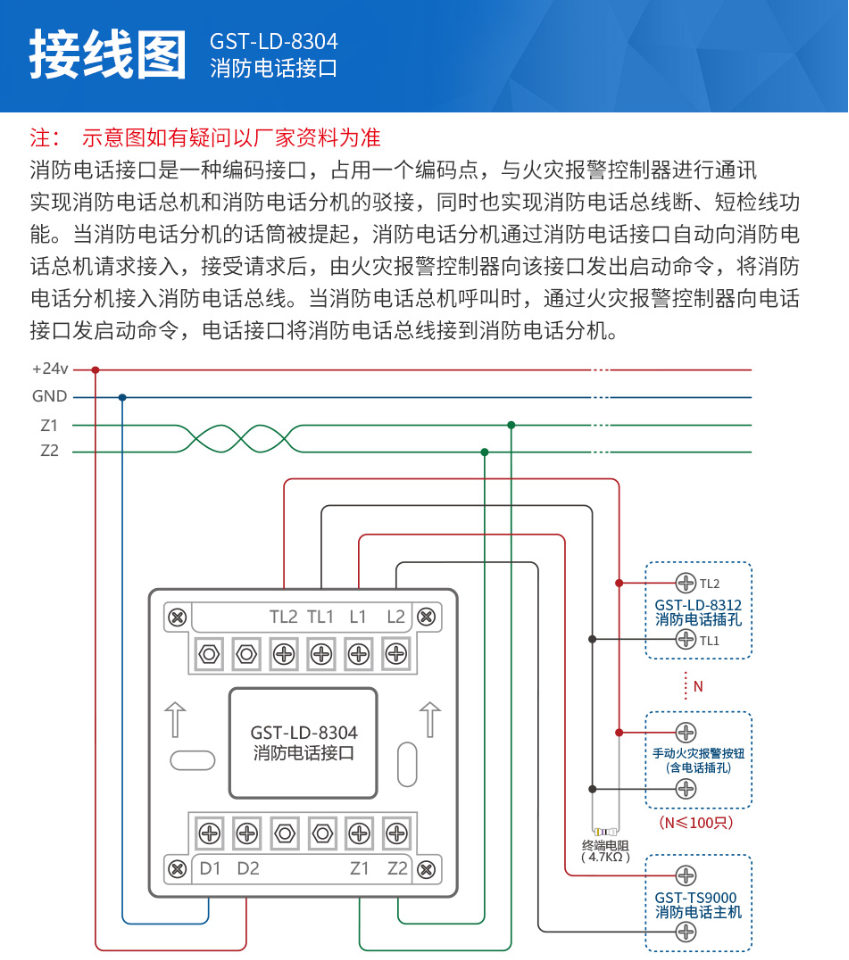

　　7.線制：a)與天津火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
