一、JTG-ZW-G1點型紫外火焰探測器概述：
JTG-ZW-G1點型紫外火焰探測器（以下簡稱探測器）通過探測物質燃燒所產生的紫外線來探測火災，適用于火災發生時易產生明火的場所，對發生火災時有強烈的火焰輻射或無陰燃階段的火災以及需要對火焰作出快速反應的場所均可采用本探測器。探測器與其他探測器配合使用，更能及時發現火災，盡量減少損失。

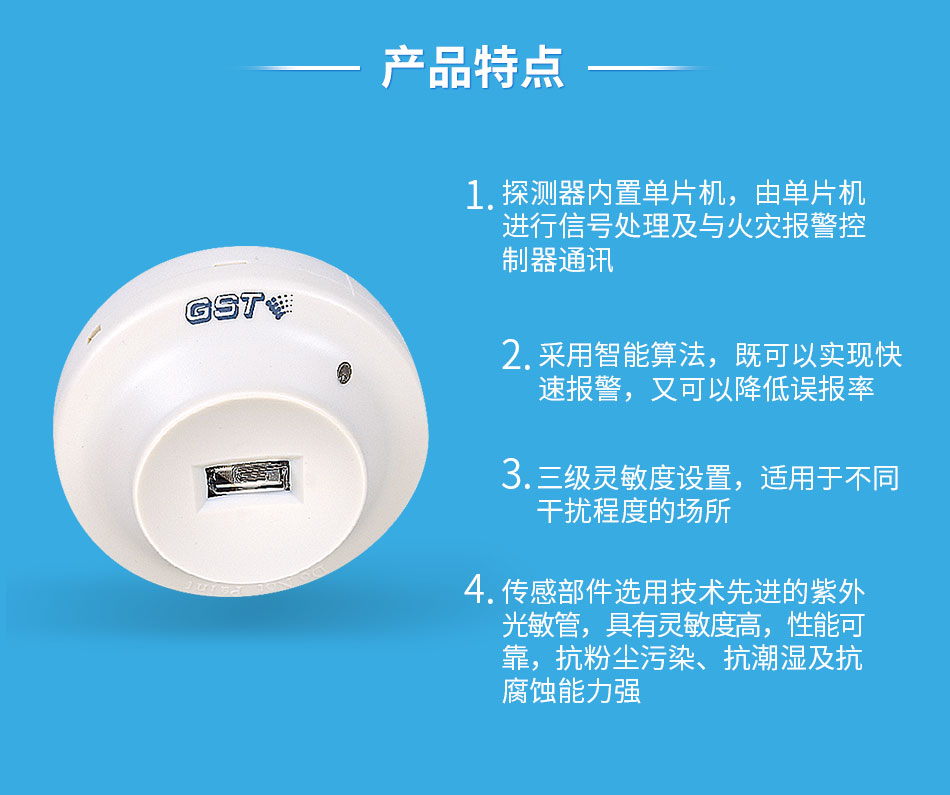

二、JTG-ZW-G1點型紫外火焰探測器特點：

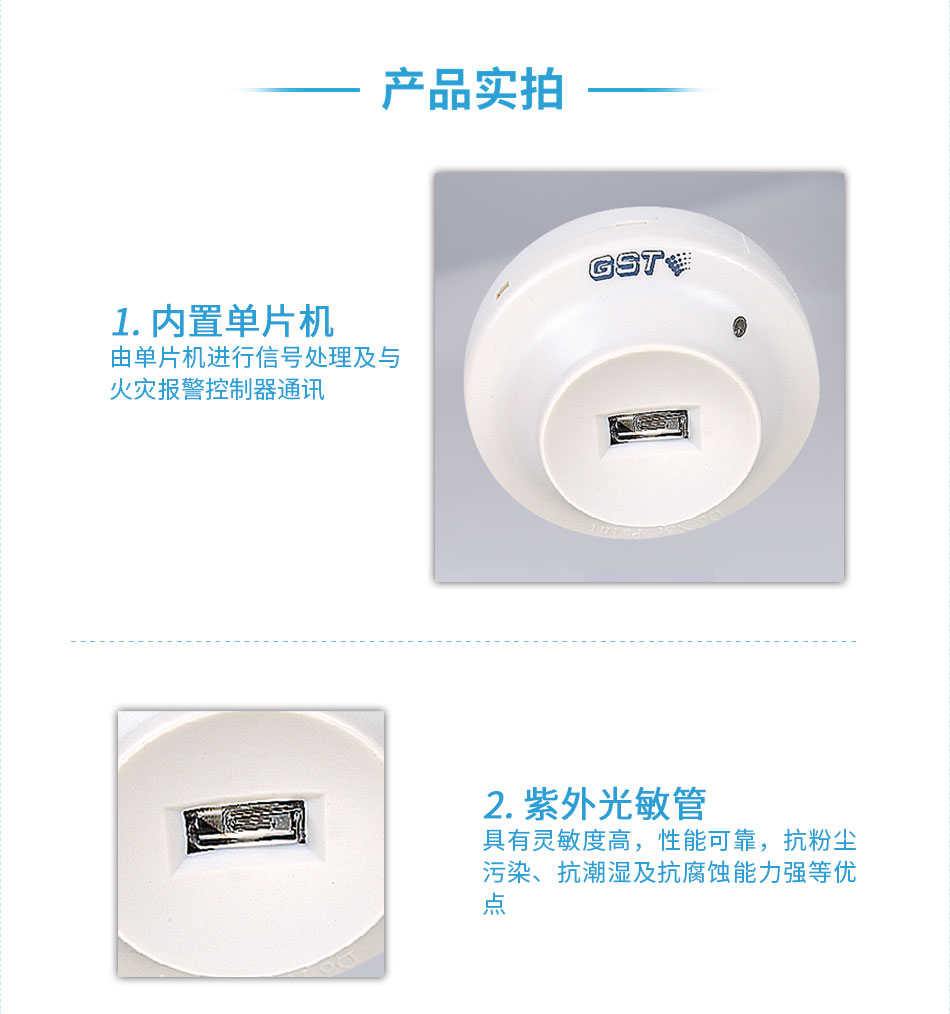

1.探測器內置單片機，由單片機進行信號處理及與天津火災報警控制器通訊。
2.采用智能算法，既可以實現快速報警，又可以降低誤報率。
3.三級靈敏度設置，適用于不同干擾程度的場所。
4.傳感部件選用技術先進的紫外光敏管，具有靈敏度高，性能可靠，抗粉塵污染、抗潮濕及抗腐蝕能力強等優點。

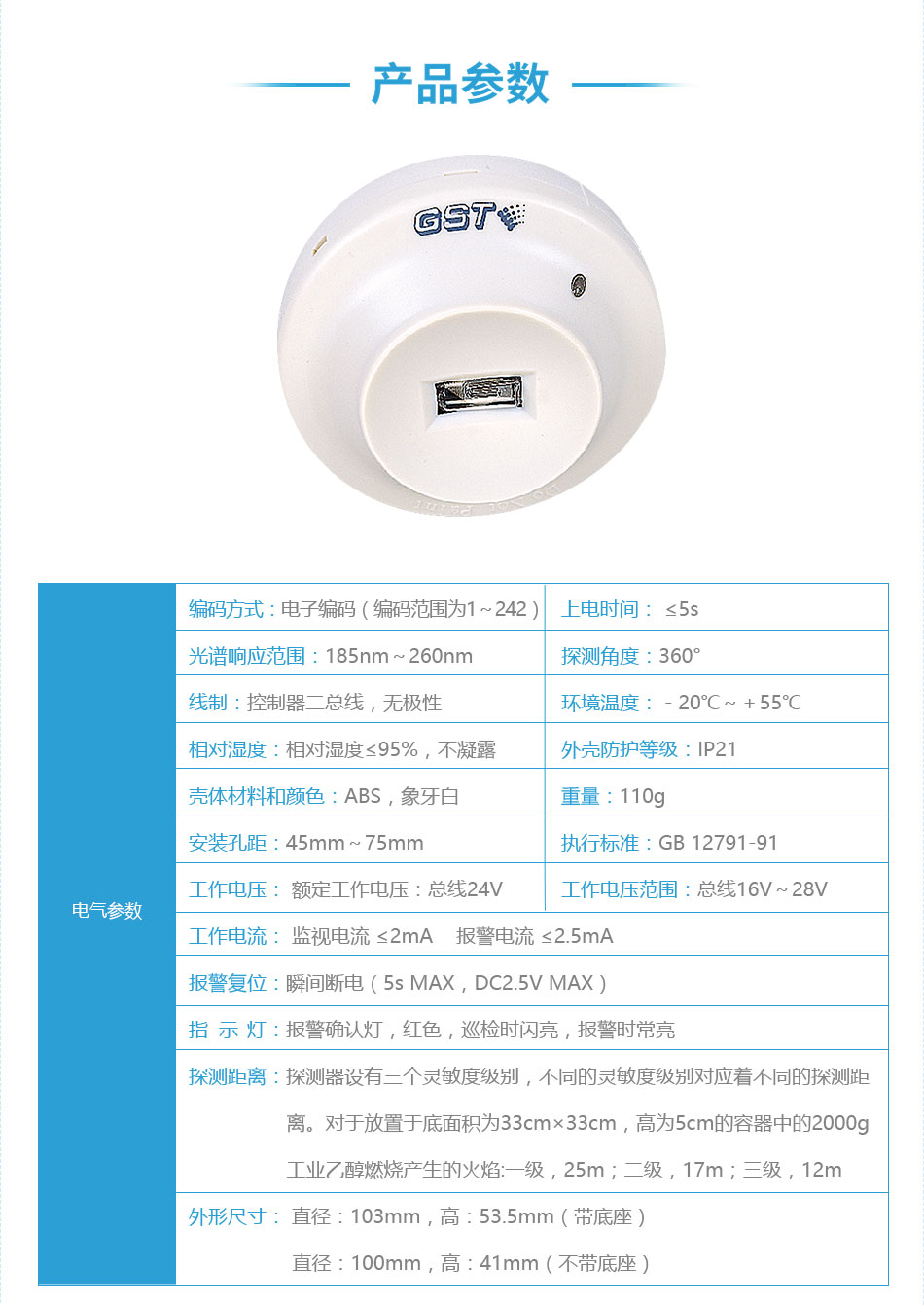

三、JTG-ZW-G1點型紫外火焰探測器技術特性：
1.工作電壓：額定工作電壓：總線24V工作電壓范圍：總線16V～28V
2.工作電流：監視電流≤2mA報警電流≤2.5mA
3.報警復位：瞬間斷電（5sMAX，DC2.5VMAX）
4.上電時間≤5s
5.指示燈：報警確認燈，紅色，巡檢時閃亮，報警時常亮
6.編碼方式：電子編碼（編碼范圍為1～242）
7.光譜響應范圍：185nm～260nm

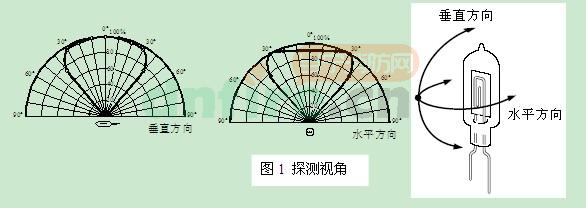

8.探測視角如圖1所示：
9.探測距離：探測器設有三個靈敏度級別，不同的靈敏度級別對應著不同的探測距離。對于放置于底面積為33cm×33cm，高為5cm的容器中的2000g工業乙醇燃燒產生的火焰:一級，25m；二級，17m；三級，12m
10.線制：控制器二總線，無極性
11.使用環境：
溫度：－20℃～＋55℃
相對濕度：相對濕度≤95%，不凝露

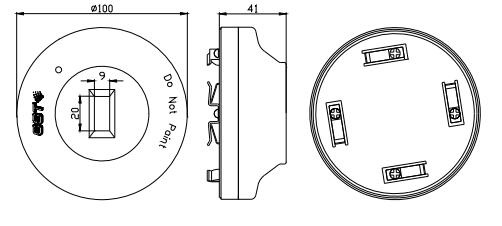

12.外形尺寸：
直徑：103mm，高：53.5mm（帶底座）
直徑：100mm，高：41mm（不帶底座）
13.外殼防護等級：IP21
14.殼體材料和顏色：ABS，象牙白
15.重量：110g
16.安裝孔距：45mm～75mm
17.執行標準：GB12791-91
四、JTG-ZW-G1點型紫外火焰探測器結構特征與工作原理
探測器結構示意圖下圖所示。探測器內置單片機，完成信號拾取及火警判斷功能。
探測器采用總線電源供電，經穩壓后為信號處理電路提供電源；傳感器采用技術先進的紫外光敏管，傳感器所需的高電壓通過變壓器升壓后提供。當有特定波長的紫外光照射到紫外光敏管上時，紫外光敏管由于光電效應而放電，放電強弱與入射的光強成正比，信號處理電路對紫外光敏管輸出信號進行整形，單片機對整形后的脈沖進行采樣，如果采樣值滿足固化在單片機內的算法所設定的報警條件，探測器將輸出報警信號。
